INTERRUPTOR O SELECTOR AMPERIMETRICO 2 TRANSFOR, 16 AMP

INTERRUPTOR O SELECTOR AMPERIMETRICO 2 TRANSFOR, 16 AMP

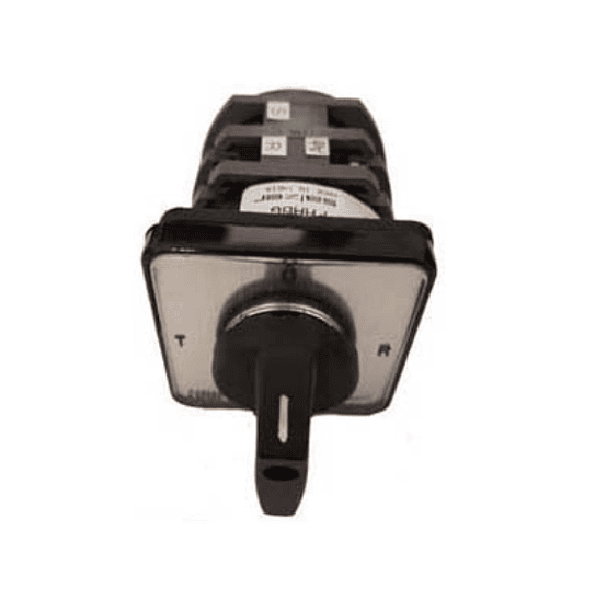

Es un tipo de conmutador de levas rotativo especializado en la medición de corriente en sistemas trifásicos. A continuación, se detalla su descripción:

---

Descripción General:

Se caracteriza por ser interruptores de hasta 16 amperios. Su función específica como selector para amperímetro en un sistema de tres fases.

Características Principales:

• Corriente Nominal: 16 amperios (16A), lo que lo hace adecuado para su uso en circuitos de medición y control, no para la conmutación de grandes cargas de potencia.
• Función: La principal función es ser un selector de amperímetro para sistemas trifásicos. Esto le permite a un único amperímetro medir la corriente en cada una de las tres fases. La configuración de sus posiciones suele ser:
  • Posición 0: OFF (apagado).
  • Posición R (o L1): Mide la corriente en la fase R.
  • Posición S (o L2): Mide la corriente en la fase S.
  • Posición T (o L3): Mide la corriente en la fase T.
  • Algunos modelos con este código de programa están diseñados para operar con dos transformadores de corriente (CTs), lo cual es una configuración común para la medición en sistemas trifásicos.

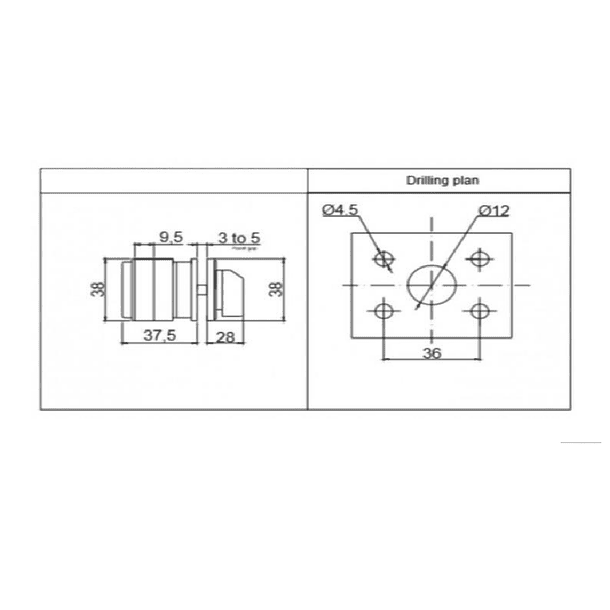

• Montaje: Típicamente está diseñado para montaje en panel frontal con un patrón de 4 orificios, lo que facilita su instalación en cuadros de control y paneles de distribución.
• Construcción y Durabilidad:
  • Fabricado con materiales de ingeniería de alta calidad (plásticos de poliamida con carga de vidrio) para garantizar resistencia mecánica y durabilidad.
  • Los contactos son de doble ruptura y están hechos de una aleación de plata y cadmio, lo que asegura una larga vida útil y un rendimiento estable.
• Protección: La parte frontal del interruptor suele tener un grado de protección IP54 o IP55, lo que lo protege del polvo y la entrada de agua.

En resumen, es un interruptor selector de 16A, diseñado específicamente para permitir la lectura secuencial de la corriente en las tres fases de un sistema eléctrico, utilizando un solo amperímetro y a menudo, dos transformadores de corriente.
